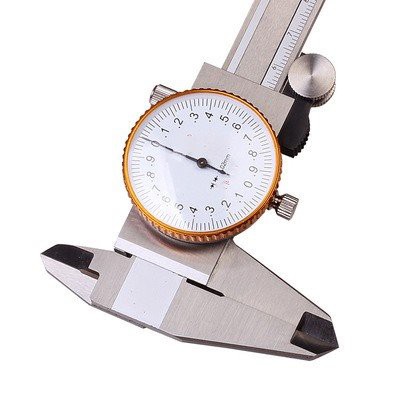

Тип циферблат Нониус

Отчитането на шублер тип циферблат се получава главно чрез четене на цялата част на основната скала и десетичната част на циферблата и след това добавяне на тези две стойности заедно. Следното е подробно въведение за вас:

Прочетете цялата част на основната скала: Ако градуираната линия "0" на рамката на скалата е точно подравнена с 25 mm градуирана линия на основната скала, тогава цялата част е 25 mm. Ако градуираната линия "0" е между 25 mm и 26 mm и е по-близо до 25 mm, цялата част също се приема за 25 mm.

Прочетете десетичната част на циферблата: Циферблатът на шублера се използва за четене на десетичната част. Най-малкият брой (стойност на градуиране) на циферблатите на различните шублери може да варира. Често срещаните са 0,01 mm, 0,02 mm и 0,05 mm.

Най-малкият брой е 0,01 mm: Обикновено един пълен кръг на циферблата е разделен по равно на 100 малки решетки, като всяка малка решетка представлява 0,01 mm. Ако показалецът сочи към 35-та малка решетка на циферблата, тогава десетичната част е 0,01×35=0.35 mm.

Най-малкият брой е 0,02 mm: Обикновено един пълен кръг от циферблата е разделен по равно на 50 малки решетки, като всяка решетка представлява 0,02 mm. Когато показалецът сочи към 20-та мрежа, десетичната част е 0,02×20=0.40 mm.

Най-малкото количество е 0,05 mm: Често един пълен кръг на циферблата е разделен по равно на 20 малки решетки, като всяка малка решетка представлява 0,05 mm. Ако показалецът спре на 12-та мрежа, десетичната част е 0,05×12=0.60 mm.

Получете крайната измерена стойност: Добавете цялата част, прочетена от основната скала, и десетичната част, прочетена от циферблата, и това е измерената стойност на шублера. Например, ако цялата част на основната скала е 25 mm, а десетичната част на циферблата е 0,35 mm, крайната измерена стойност е 25 + 0.35=25.35 mm.

Когато четете, уверете се, че зрителната ви линия е перпендикулярна на скалата на циферблата, за да намалите грешките при четене. Ако имате съмнения относно резултатите от измерването, можете да направите няколко измервания и да изчислите средната стойност, за да подобрите точността на измерването.

Шублерите тип циферблат са универсални измервателни инструменти, които могат да се използват за извършване на различни видове измервания. Ето основните видове измервания, които могат да се извършват с шублер:

1. Външни измервания:

Външен диаметър (OD): Измерване на външния диаметър на цилиндрични обекти, като тръби или пръти.

Ширина и дължина: Измерване на ширината и дължината на плоски обекти, като плочи или блокове.

2. Вътрешни измервания:

Вътрешен диаметър (ID): Измерване на вътрешния диаметър на отвори или тръби.

Ширина на слотовете или жлебовете: Измерване на ширината на вътрешните слотове или жлебове.

3. Измервания на дълбочина:

Дълбочина на дупките: Измерване на колко дълбока е дупка или вдлъбнатина, като използвате пръта за дълбочина или острието на шублера.

4. Измервания на стъпки:

Измерване на разликата във височината между две повърхности на детайла, полезно за проверка на дълбочината на стъпалата или первазите.

5. Измервания на дебелината:

Измерване на дебелината на материали, като листове или плочи.

6. Сравнителни измервания:

Сравняване на размера на обект с известен стандарт или друг обект за проверка за съответствие или допуски.

Шублерите са основни инструменти в различни области, включително производство, инженерство и дървообработване, поради способността им да предоставят точни измервания в широк спектър от приложения. Правилното използване и грижа за шублера може да осигури прецизни и надеждни измервания.
